滑动电位器接线解析：连接智能控制的核心命脉

更新时间：2026-02-25 点击次数：5

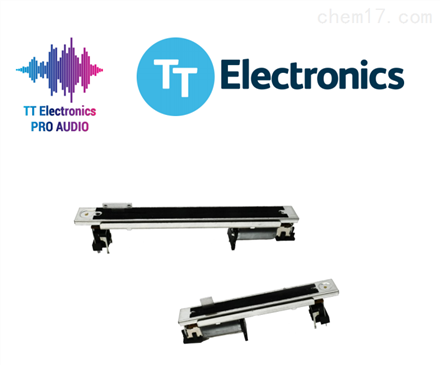

　　LM1001滑动电位器的接线工作，是将其革命性功能转化为现实应用的关键步骤。这并非简单的导线连接，而是一项涉及低噪声音频信号传输、精密电机控制指令传递以及状态信息反馈的系统性工程。正确的接线是实现其电动驱动、手动操控与系统智能交互全部特性的物理基础，直接决定了设备的最终性能与可靠性。

　　一、理解核心引脚：信号、动力与控制的分离

　　LM1001滑动电位器的接线核心在于理解其多组引脚的分工。它主要包含三类关键电气接口：

　　1.电位器信号端：这是传统电位器的功能部分，通常包含滑动端（输出）和低端。它们负责传输用户手动滑动或电机驱动所形成的模拟位置电压信号，是控制系统感知物理位置或输出参考电压的路径。

　　2.电机驱动端：这是实现电动功能的核心，通常包含电机的电源正、负极或控制线。通过向这两端施加受控的电压极性，可精确驱动电机正转或反转，从而带动滑块到达指定位置。

　　3.状态反馈端（部分型号）：为实现更高精度的闭环控制，部分LM1001可能集成位置传感器。其相关引脚用于输出滑块实时的精确数字位置信息，供主控制器核实并校正。

　　二、构建接线系统：实现双向交互的三种模式

　　基于引脚功能，实际应用中的接线系统需支持三种工作模式：

　　1.手动控制模式：用户移动滑块，电位器信号端电阻值变化，输出变化的电压。此模式下，电机驱动端通常处于断电或高阻抗状态，确保手动操作顺畅无阻力。

　　2.自动控制模式：主控制器根据预设指令，通过H桥等电机驱动电路向电机驱动端输出精准的脉冲或模拟电压，控制电机运动至目标位置。同时，控制器持续监测电位器信号端的输出电压，作为位置到达的验证。

　　3.混合与同步模式：在高级应用中，系统需实时同步。当滑块被手动移动时，电位器信号端的电压变化被控制器快速读取，并立即更新系统中的对应参数；反之，当系统参数变化时，控制器驱动电机使滑块同步移动，实现“所见即所得”的反馈。

　　三、实践关键原则：确保稳定与精密的布线要点

　　为确保LM1001滑动电位器性能，接线必须遵循以下原则：

　　1.信号与动力分离：电位器输出的模拟音频或传感信号线必须采用屏蔽线，并与为电机供电的大电流动力线在物理空间上远离、正交布置，或分别走在PCB的不同层，从根本上避免电机噪声串入信号路径。

　　2.就近驱动与去耦：电机驱动电路应尽可能靠近LM1001的电机引脚布局，并在电机电源入口处并联大容量电解电容和小容量陶瓷电容进行去耦，以吸收电机启停产生的电流冲击，防止干扰系统电源。

　　3.接地设计：建议采用星型单点接地策略，将模拟信号地、数字控制地和电机动力地在最终一点汇接，避免地线环路引起噪声。

　　总而言之，LM1001滑动电位器的接线是一个融合了模拟电路抗干扰设计、数字电机控制与系统集成思维的综合性任务。它要求设计者不仅看清引脚定义，更理解其背后信号流、控制流与动力流的完整路径。精心的接线是实现这颗智能推子平滑手感、寂静背景与精准同步的唯1途径，是将前沿组件转化为杰出用户体验的最后一道，也是至关重要的一道工序。
