空心轴电位器工作原理详解

更新时间：2026-01-21 点击次数：15

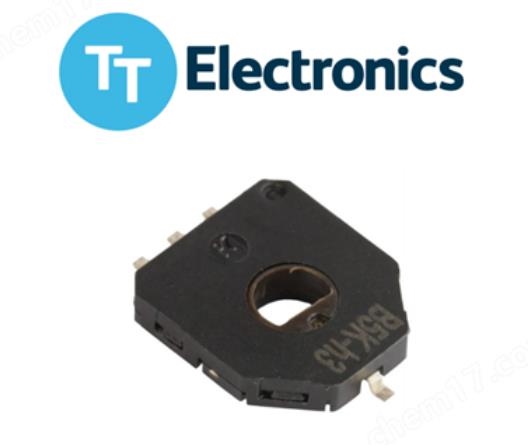

　　空心轴电位器是一种特殊结构的旋转式电位器，其核心特征在于中心轴为空心设计，允许导线、转轴或其他部件从中穿过，在空间受限的精密设备中具有独特应用优势。其工作原理基于电阻分压原理，通过机械转动实现电信号的可变调节。

　　一、基本结构与组成

　　空心轴电位器主要由以下部件构成：空心转轴、电阻体、电刷、外壳、引出端子。与传统实心轴电位器相比，其最大区别在于转轴中心为贯穿的空心结构，孔径从几毫米到十几毫米不等，可根据应用需求定制。

　　二、核心工作原理

　　电阻分压机制是电位器的基本工作原理。电阻体呈环形或弧形分布，两端引出固定电阻值的两个端子，电刷通过空心转轴带动在电阻体表面滑动，从电刷引出的第三个端子与电阻体形成可变接触点。

　　当转轴旋转时，电刷在电阻体上移动，滑动端与A端之间的电阻值R1、与B端之间的电阻值R2随之变化，但总电阻R（R1+R2）保持不变。根据欧姆定律，在A、B两端施加电压U时，滑动端输出一个与旋转角度成比例的电压信号Uout = U × (R1/R)。通过机械角度变化，即可实现电压的连续可调。

　　三、空心结构的特殊优势

　　空心轴设计的核心价值在于空间优化。在伺服系统、机器人关节、编码器、旋转平台等应用中，需要将电机轴、信号线、光缆等部件从中心穿过，实心轴电位器无法满足此需求。空心轴结构允许这些部件贯穿安装，既节省了外部空间，又避免了绕线问题，特别适合紧凑型精密设备。

　　此外，空心轴通常采用轻量化材料，转动惯量小，响应速度快，适合高速旋转应用。部分型号还支持通孔内走线，进一步简化布线。

　　四、关键性能参数

　　1.机械角度：通常为单圈或多圈，多圈型可实现更精细的调节分辨率。

　　2.线性度：输出电阻与旋转角度的线性关系精度，精密型可达±0.05%。

　　3.分辨率：理论上无限，实际受电刷接触和材料限制。

　　4.额定功率：通常0.1-2W，过载会烧毁电阻体。

　　5.寿命：旋转寿命可达100万次以上，导电塑料型寿命更长。

　　五、应用场景

　　空心轴电位器广泛应用于：伺服系统、机器人关节、精密仪器、医疗设备、航空航天。其空心结构特别适合需要中心穿轴或走线的场合，是传统电位器无法替代的解决方案。

　　六、选型注意事项

　　选型时需关注：孔径尺寸、电阻值范围、线性精度要求、工作温度范围、防护等级。对于高频振动环境，应选择导电塑料型，耐磨性更好。

　　总结

　　空心轴电位器通过空心转轴设计，在保持传统电位器电阻分压功能的同时，解决了中心穿线需求，是精密机电系统中的重要传感与调节元件。理解其工作原理有助于正确选型和应用，充分发挥其在空间受限场景下的独特优势。
